Innowacje w KGHM Polska Miedź S.A. Drony na rzecz bezpieczeństwa

W czerwcu 2019 r. KGHM Polska Miedź S.A. podpisał list intencyjny z Siecią Badawczą Łukasiewicz – Instytutem Lotnictwa w sprawie współpracy dotyczącej wykorzystania w górnictwie bezzałogowych statków powietrznych, czyli dronów. Chodziło o monitoring instalacji górniczych. W efekcie współpracy, w obiektach KGHM przeprowadzono wiele testów z wykorzystaniem zamontowanych na dronach kamer wielospektralnych (utrwalają one pełną przestrzeń barw, nie tylko światło widzialne, lecz także daleką i bliską podczerwień oraz ultrafiolet) i termowizyjnych kamer radiometrycznych, umożliwiających zdalny pomiar temperatury obiektów). Wśród badanych obiektów był m.in. 3-kilometrowy odcinek rurociągu odpadów poflotacyjnych. Okazało się, że dron wykrył zdużą precyzją specjalnie przygotowane przez pracowników Zakładu Hydrotechnicznego wycieki kontrolowane. Obecnie 250 km rurociągów codziennie nadzorowanych jest przez pracowników Oddziału Zakład Hydrotechniczny, którzy wykonują wizualne inspekcje na całej długości trasy. To metoda kosztowna i pochłaniająca wiele czasu. Dlatego KGHM chce wykorzystać do monitoringu bezzałogowe statki powietrzne (BSP), które sprawdziły się w tym zadaniu. Na rynku nie ma obecnie specjalnego drona przeznaczonego do kontroli stanu technicznego rurociągów odpadów poflotacyjnych. Stąd konieczność przeprowadzenia odpowiednich prac badawczo-rozwojowych i opracowania takiego dedykowanego systemu. Nie mogą to być zwykłe drony wielowirnikowe (np. takie, jakie są dostępne w marketach). Po wykonaniu ekspertyz, Sieć Badawcza Łukasiewicz – Instytut Lotnictwa sugeruje wykorzystanie dronów w układzie płatowca, które mogą przebywać w powietrzu do kilku godzin, a tym samym mogą przelecieć znacznie dłuższy dystans niż drony wielowirnikowe. Obecnie trwające testy mają wskazać jak najlepsze parametry lotu i dobór wyposażenia optoelektronicznego drona. Docelowo KGHM planuje użycie innowacyjego BSP w układzie tak zwanego stałopłata z możliwością pionowego startu i lądowania. Takie drony nie potrzebują długiego pasa startowego, wystarczy im powierzchnia o wymiarach 5 x 5m.

i

SUPERZABEZPIECZONY Żelazny Most

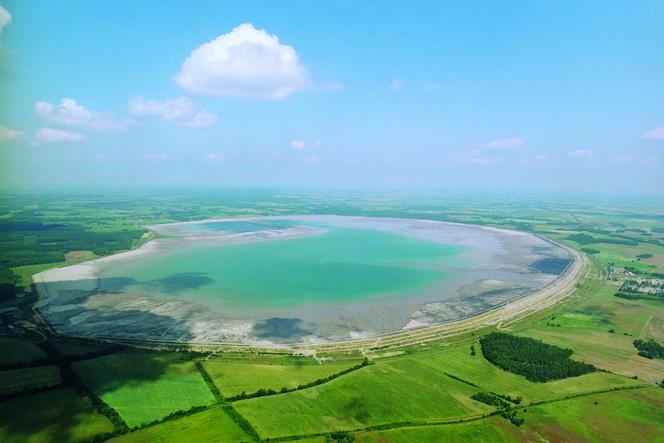

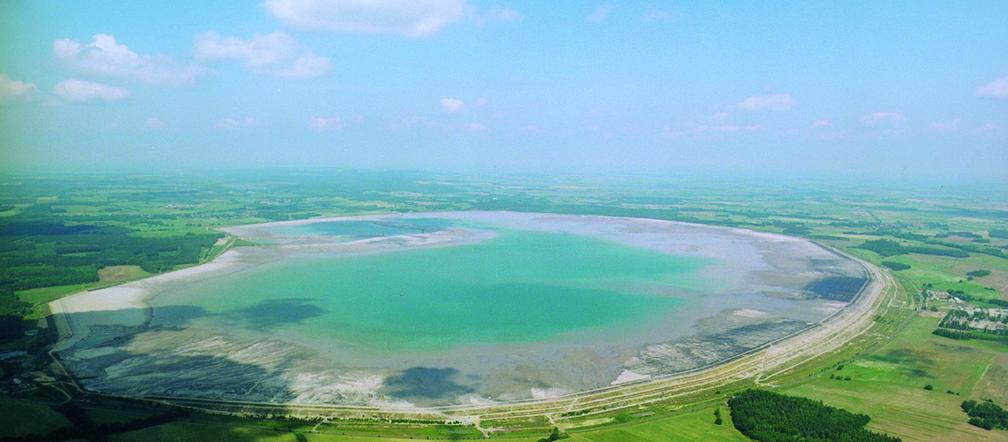

Obiekt Unieszkodliwiania Odpadów Wydobywczych „Żelazny Most” to największy w Europie zbiornik odpadów poflotacyjnych. Jest uznawany za wzorcowy – najlepiej monitorowany i zabezpieczony tego typu obiekt na świecie. Żelazny Most eksploatuje i zarządza Oddział Zakład Hydrotechniczny KGHM Polska Miedź S.A.

OUOW „Żelazny Most” to jedyne miejsce zagospodarowania odpadów z flotacji dla wszystkich kopalń KGHM w Polsce. Tym samym jest to niezbędne ogniwo w produkcji miedzi, bez którego wytwarzanie surowca byłoby po prostu niemożliwe. W obiekcie prowadzona jest gospodarka wodna związana z hydrotechnicznym zagospodarowaniem wód kopalnianych. Obiekt unieszkodliwiania odpadów wydobywczych „Żelazny Most” prowadzony jest w sposób, który nie stwarza zagrożeń dla środowiska naturalnego i spełnia wszystkie konieczne wymogi w zakresie ochrony środowiska. KGHM podejmuje liczne działania mające na celu ograniczenie negatywnego oddziaływania na środowisko, skupione w szczególności na ochronie powietrza, wód podziemnych i wód powierzchniowych.

Zgodnie z obowiązującymi przepisami prawa i uzyskanymi decyzjami administracyjnymi, obiekt podlega ścisłemu monitoringowi i obejmuje:

• badanie wielkości opadu atmosferycznego w stacji meteorologicznej reprezentatywnej dla lokalizacji OUOW,
• badanie substancji i parametrów wskaźnikowych w wodach powierzchniowych, odciekowych i podziemnych z listy określonej w przepisach dotyczących kwalifikacji wód,
• pomiar poziomu wód podziemnych w otworach obserwacyjnych,
• kontrolę osiadania powierzchni OUOW w oparciu o ustalone repery,
• pomiar objętości wód odciekowych,
• monitorig powietrza atmosferycznego,
• monitoring gleb i roślin,
• monitoring stanu zdrowotnego zwierząt gospodarskich,
• badanie zdrowia dzieci do 18 roku życia na zawartość metali ciężkich,
• monitoring sejsmiczny.

Prowadzone jest również rozpoznanie geologiczne rejonu OUOW „Żelazny Most”, w ramach którego prowadzone są: badania terenowe, pobory prób do badań laboratoryjnych, badania geofizyczne w oparciu o otwory rozpoznawcze, sondowania statyczne, piezometry otwarte i strunowe, inklinometry, studnie drenażowe i odciążające, profile elektrooporowe. Dodatkowo monitoring służy do ostrzegania, czyli wczesnego wykrywania ewentualnych zjawisk i stanów wpływających lub mogących niekorzystnie wpływać w przyszłości na obniżenie poziomu bezpieczeństwa obiektu. Od prawie 30lat obiekt jest bezpośrednio nadzorowany przez szerokie grono ekspertów i naukowców biorących udział w regularnych spotkaniach (Rada Budowy), na których omawiane są wszystkie zagadnienia związane z projektowaniem, monitoringiem i rozbudową OUOW „Żelazny Most”.

Czym są odpady poflotacyjne

W KGHM Polska Miedź S.A. odpady poflotacyjne to odpady pochodzące z przeróbki kopalin ze złóż, powstające w Zakładach Wzbogacania Rud. Wydobyta ruda jest na początku przesiewana, kruszona i mielona. Następnie materiał poddawany jest procesowi flotacji, w którym następuje rozdział cząstek miedzi od cząstek skały płonnej. Otrzymany koncentrat miedzi przekazywany jest do hut miedzi, a pozostałości po procesie kwalifikowane są jako odpady poflotacyjne, które instalacją hydrotransportu, w postaci zawiesiny w wodzie technologicznej, dostarczane są do OUOW „Żelazny Most”.
